一站式PCBA智造廠家今天為大家講講PCB設計中的布局與布線規則有哪些?PCB設計布局與布線規則。在電子產品的設計與制造中，印制電路板(PCB)扮演著至關重要的角色。PCB設計的優劣直接影響到產品的性能、可靠性以及制造成本。接下來為大家介紹PCB設計中的布局與布線規則，為設計人員提供指導。

　　PCB設計布局與布線規則

　　一、PCB布局的重要性

　　PCB布局(Layout)是設計過程中最先進行的步驟，它決定了元器件在電路板上的位置。合理的布局不僅能提升電路板的性能，還能減少布線的難度，降低干擾，增強電磁兼容性(EMC)。

　　1. 功能區域的劃分

　　在PCB布局中，首先需要將電路板劃分為不同的功能區域，如電源區、模擬電路區、數字電路區等。將功能相似或相關的元器件放在一起，能減少信號傳輸?shù)穆窂剑岣呦到y(tǒng)的穩定性。

　　2. 信號完整性的考慮

　　高速信號、敏感信號和大電流走線需要特別關注。高速信號的布局應盡量縮短信號路徑，減少信號的反射和串?dāng)_。敏感信號則應遠離干擾源，如電源和大電流走線。

　　3. 熱管理

　　熱量的管理也是布局中的關鍵因素。功率器件和發熱量較大的元器件應盡量分散布局，并靠近散熱區域或散熱器件，以確保電路板的熱量能夠及時散發，避免因過熱導致的性能下降或故障。

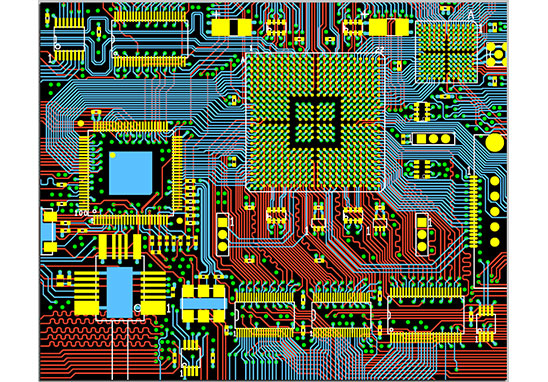

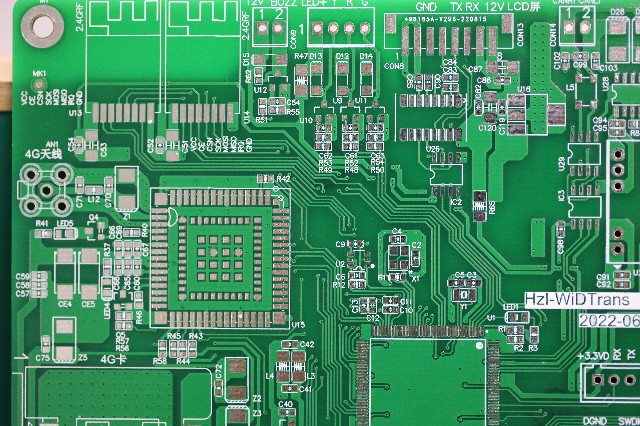

　　二、PCB布線規則

　　在完成PCB布局之后，布線是下一步的重要工作。合理的布線不僅能確保電路的正常工作，還能提高信號的質量，減少電磁干擾(EMI)。

　　1. 信號走線

　　信號走線應盡量短、直，以減少阻抗和干擾。對于高速信號，建議采用等長布線(Length Matching)以避免時序誤差。另外，盡量避免急轉彎和折線走向，因?yàn)檫@會導致信號反射和阻抗變化。

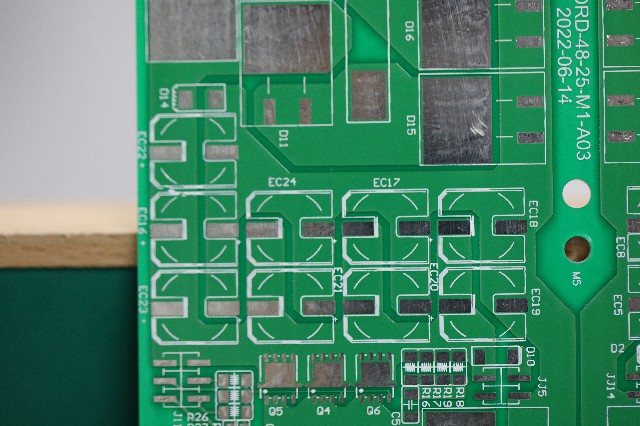

　　2. 電源與地線的布局

　　電源線和地線的設計是PCB布線中的重中之重。電源線應盡量寬且短，以降低阻抗，并減少電源噪聲。對于多層板設計，應考慮使用獨立的電源層和地層，以提供更好的信號屏蔽和電源完整性。

　　地線設計應形成一個完整的地平面，以減少回路電阻和電磁干擾。對于多層板設計，地平面應盡量完整，避免切割，以確保良好的電氣性能。

　　3. 差分信號布線

　　對于差分信號，如高速數據傳輸線路(如USB、HDMI等)，應使用等長、等間距的布線方式。差分信號線應保持平行，并且盡量靠近，以減少電磁干擾。

　　4. 電磁兼容性(EMC)考慮

　　布線時需特別關注EMC問題。高頻信號線應避免與其他信號線平行走線，盡量增加它們之間的距離。同時，應減少過孔的使用，因?yàn)檫^孔會引入寄生電感，影響信號質量。

　　對于關鍵信號線，可以在PCB的上下層采用金屬屏蔽層進行屏蔽。此外，還應合理布置去耦電容，濾除電源噪聲，增強電路的抗干擾能力。

　　5. 過孔的使用

　　過孔的使用應謹慎，盡量減少過孔數量，因?yàn)槊恳粋€(gè)過孔都會增加信號的寄生電感，影響信號的完整性。對于重要信號線，應盡量避免使用過孔。

　　6. 信號層堆疊

　　對于多層板設計，信號層的堆疊順序也是關鍵。一般建議將高速信號層與地層相鄰，以提供良好的屏蔽效果，降低信號干擾。同時，電源層應盡量與地層相鄰，以減少電源噪聲。

　　三、總結

　　PCB設計中的布局和布線規則是確保電路板性能、可靠性和制造成本的關鍵因素。合理的布局能夠優化空間利用，減少布線的復雜性，并提高系統的穩定性。布線規則則需要綜合考慮信號完整性、電源完整性和電磁兼容性等因素，以保證電路板的整體性能。掌握這些規則，設計人員可以更好地應對復雜的電路設計挑戰，生產出高品質的電子產品。
